Comment installer un NAS sur son réseau ?
Certains NAS peuvent être reliés à un ordinateur (PC ou Mac) via un câble USB. Mais connecté de la sorte, le NAS se comporte comme un simple disque dur externe USB et vous n’aurez pas accès à ses différentes fonctionnalités (serveur multimédia, sauvegarde, centralisation et partages de fichiers). Sans réseau familial (ou réseau domestique), il n’y a pas de NAS rentable.

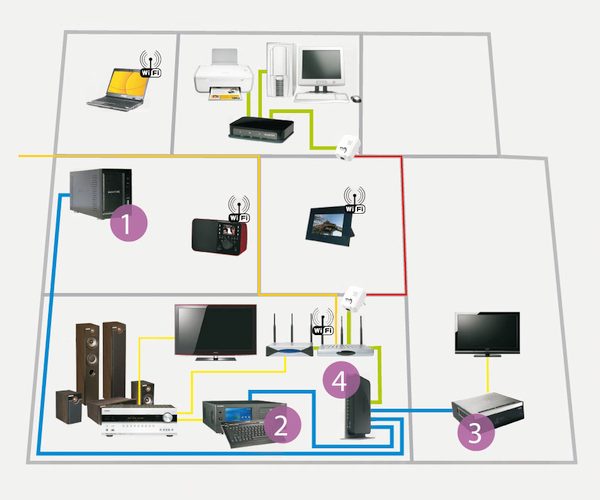

Exemple de réseau familial
Notre schéma compte de nombreux embranchements, car nous avons pris l’exemple d’un foyer particulièrement bien équipé. Votre installation sera sans doute plus simple à mettre en place. Un peu de concentration... Vous êtes prêts ?
Le câble orange représente l’arrivée du réseau filaire (ADSL ou fibre optique), il est donc naturellement relié à la box.
Les câbles verts sont les branchements Ethernet. Le premier est relié à votre décodeur pour recevoir la télévision. Le second est raccordé à une prise CPL (courant porteur en ligne). Ainsi, votre réseau électrique véhicule vos données numériques. Pas étonnant que nous retrouvions donc des câbles verts sur le haut du schéma, disons dans un bureau. Grâce à la seconde prise CPL, cette pièce reçoit internet et se connecte à votre réseau local. Nous sous sommes permis le luxe d’ajouter un routeur, ainsi l’imprimante est utilisable sur le réseau depuis n’importe quel outil raccordé à celui-ci (en Ethernet ou WiFi). Le troisième câble vert est relié à un routeur Gigabit (4), un point que nous développons dans le paragraphe suivant.
Le câble rouge, vous l’aurez compris, matérialise le transfert d’information entre deux prises CPL.
Les câbles jaunes sont le branchement en HDMI véhiculant l’image et le son. Le décodeur est relié à un ampli home cinéma, ainsi vos programmes télévisés multicanaux (DTS, Dolby digital) font rugir les enceintes. Le lecteur multimédia (2) est raccordé lui aussi à l’ampli, pour les mêmes raisons, et tout arrive ensuite sur le téléviseur.
Enfin, les câbles bleus sont l’Ethernet Gigabit (1000 Mbits/s). Ils relient le NAS (1) au Switch (4) ainsi que les deux lecteurs multimédias (2 et 3), afin que les transferts entre tous ces éléments se fassent avec le maximum de vitesse. Les deux téléviseurs peuvent donc recevoir simultanément deux films 4K sans aucune saccade de l’image. Idéalement, il faudrait bien sûr que l’ensemble des composants du réseau soit relié en Gigabit, mais cela reste difficilement réalisable dans une grande maison où le passage des câbles nécessitera de gros travaux.
Vous remarquerez que les éléments nécessitant un débit moindre (PC portable, radio, cadre photo) sont reliés au réseau en WiFi. Le taux de transfert est bien suffisant pour leur utilisation.
Nouveauté serveur NAS compatibles RAIDVoir les serveurs NAS

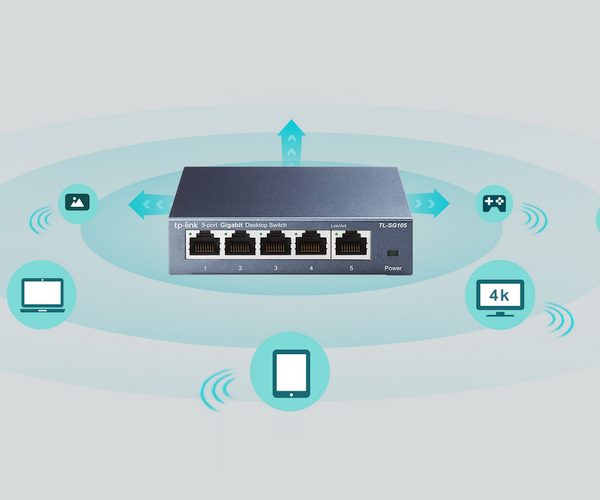

Hub ou Switch obligatoire ?
Pour monter une partie du réseau en Gigabit, vous devez impérativement y ajouter un switch ou un routeur supportant cette norme (4). Rappelons qu’un Switch ou un routeur est un boitier doté de plusieurs prises Ethernet servant à relier des ordinateurs (ou périphériques réseau) entre eux. Chez vous, c’est normalement la box Internet ADSL qui fait office de routeur. Cependant, les box ne sont pas forcément pourvues de prises Gigabit.
Comme le montre notre montage, nous avons relié les lecteurs multimédias et le NAS sur le switch Gigabit (4) qui lui-même sera relié à la box. Le débit théorique sera donc de 1000 Mbits/s entre 1,2 et 3 (traits bleus) et en 100 Mbits entre tous les autres équipements.
Les meilleures ventes de switchVoir les switchs

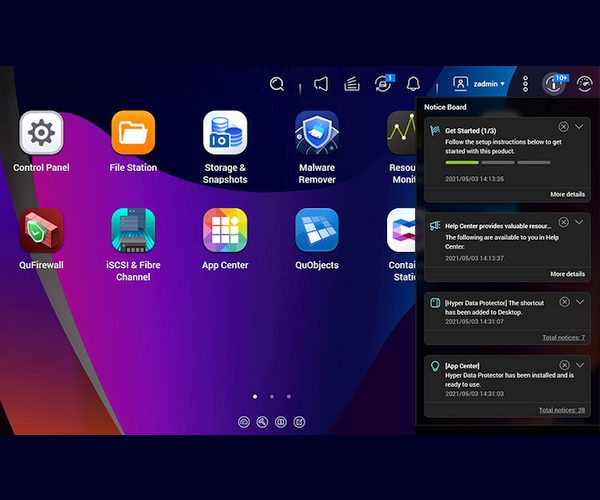

Comment accéder à son NAS en local ?
Une fois que le réseau est créé, vous aurez besoin d’accéder à la configuration de votre NAS. Le serveur NAS est un mini-ordinateur autonome sans moyen d’accès apparent. L’accès au NAS se fait à distance. En réalité, comme tout périphérique relié au réseau, le routeur lui attribuera une adresse IP (ex. : 192.168.1.22) qui vous servira à accéder à son interface de configuration via un navigateur internet. Comme vous ne connaissez pas à priori cette adresse IP, chaque NAS est fourni avec un logiciel à installer sur un ordinateur qui va détecter cette adresse. Il suffit de taper celle-ci dans le navigateur pour accéder à l’interface.
Nos astuces
Comme nous l’avons vu, un NAS paramétré en RAID sécurise vos données. Toutefois, vous n’êtes pas à l’abri d’un vol, d’un incendie ou autre dommage. Aussi est-il conseillé de faire régulièrement une sauvegarde des données les plus sensibles sur un disque dur externe et de le stocker ailleurs que dans votre foyer.
